LogiTRACE

LogiTRACE è un programma CAD che prende spunto dal classico manuale del tubista per semplificare la tracciatura degli sviluppi su lamiera dei pezzi più difficili da calcolare.

300+ figureTramogge, coni, gomiti, braghe, innesti, condotti, curve ed eliche.
Dima 1:1Stampa in scala reale per riportare lo sviluppo direttamente in officina.
DXF/DWGEsporta il profilo per taglio laser, plasma, ossitaglio o nesting.
Vedi come funziona Richiedi la demo
Dalle quote allo sviluppo

Dal pezzo al file DXF.

Scegli una figura, inserisci le quote e controlla il modello 3D. Poi stampa la dima in scala 1:1 o esporta lo sviluppo in DXF/DWG.

Biblioteca figure

Figure pronte da adattare alle tue quote.

LogiTRACE non parte da un foglio bianco: ti mette davanti geometrie già costruite, da adattare con quote reali e controllare prima della stampa o dell'export.

Catalogo figure parametriche LogiTRACE Figure standard parametriche

Coni, tramogge, cilindri, fondi, gomiti, braghe e condotti pronti da quotare.

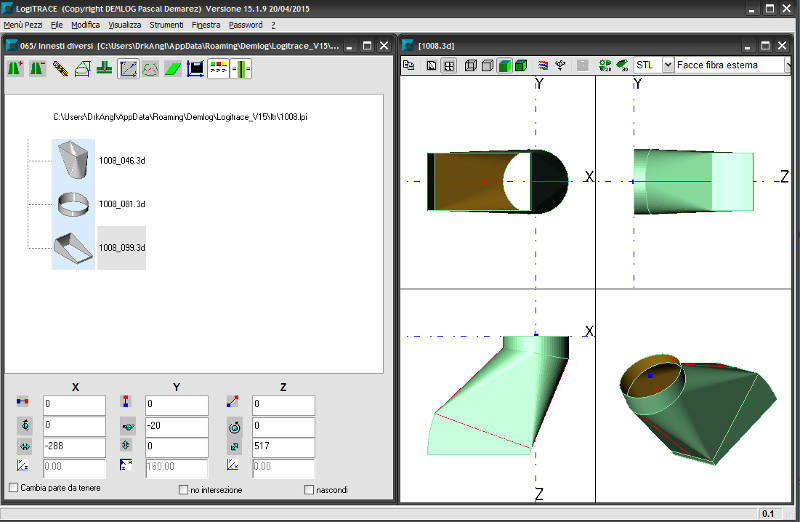

Innesti e intersezioni LogiTRACE Innesti e intersezioni

Fori e tagli generati dall'intersezione tra più figure.

DXF DWG per il taglio LogiTRACE DXF/DWG per il taglio

Profilo sviluppato pronto per il passaggio a CAD/CAM o nesting.

Metodo operativo

Scegli la figura, inserisci le quote, esporta.

Il lavoro segue una logica semplice: scegli la figura, inserisci le quote e definisci saldature o assemblaggio per generare lo sviluppo.

1Figura

Cono, tramoggia, curva, innesto, condotto o profilo speciale.

2Quote

Dimensioni reali, inclinazioni, intersezioni e parametri geometrici.

3Saldature

Definisci apertura, assemblaggio e linee di piega.

4Produzione

Stampa dima 1:1 o salva DXF/DWG.

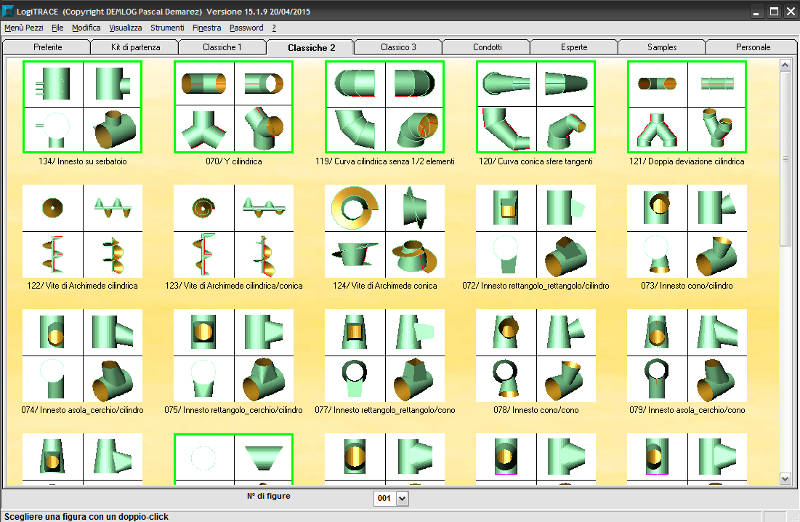

Figure parametriche LogiTRACE
Scegli

Seleziona una figura standard

Si sceglie una delle circa 300 figure standard: tramogge, gomiti, braghe, condotti, coni e innesti.

  • Figure per caldareria e ventilazione
  • Geometrie piegate e calandrate
  • Pacchetti acquistabili in modo modulare
Vedi pacchetti

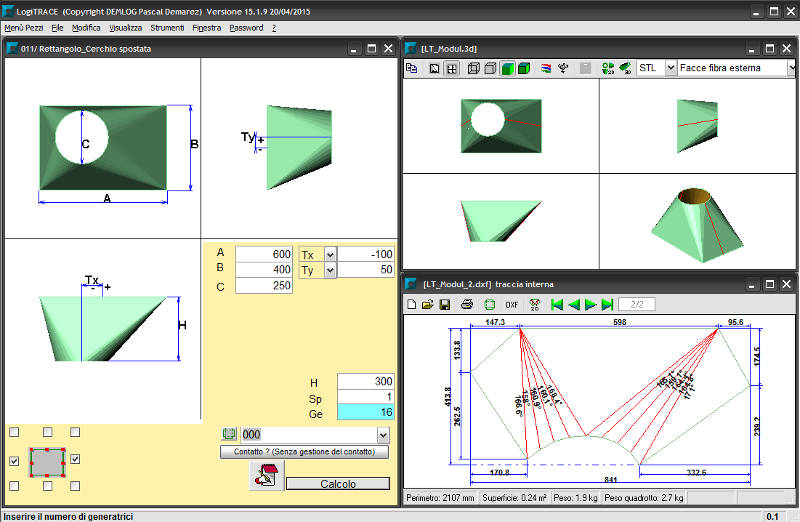

Calcolo sviluppo LogiTRACE
Quota

Inserisci dimensioni e assemblaggio

Si dimensionano le quote: altezze, diametri, angoli, disassamenti e parametri della figura scelta.

  • Quote guidate in base alla figura
  • Linee di piega quando il pezzo non è calandrato
  • Gestione di innesti e intersezioni
Per chi lo usa

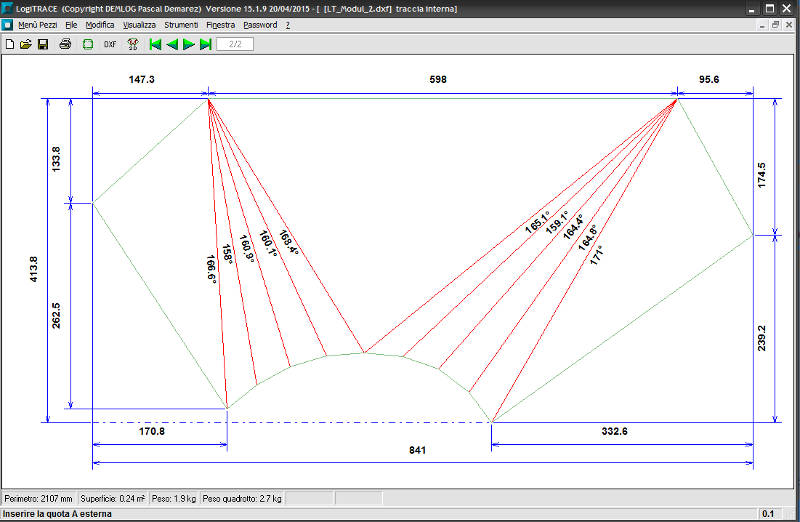

Export DXF LogiTRACE
Esporta

Stampa o salva per il taglio

Si scelgono i punti di saldatura e l'assemblaggio, ottenendo la dima in scala 1:1 o il file DXF/DWG.

  • Stampa dima reale
  • Export per taglio e nesting
  • Riduzione di approssimazioni manuali
Richiedi la demo
Pacchetti modulari

Una base. Le figure che ti servono.

Parti dal kit di partenza e aggiungi le famiglie adatte ai pezzi che realizzi.

01 · PARTI DA QUI

Kit di partenza

Cono, tramoggia, cilindro e fondo bombato: le principali figure standard.

02 · AGGIUNGI LE FAMIGLIE UTILI

Puoi combinare più famiglie secondo le tue lavorazioni.

Classiche 1, 2 e 3

Per curve, braghe, gomiti e innesti.

Vedi le differenze
  • Classiche 1: curve cilindriche e coniche, braghe e innesti.
  • Classiche 2: geometrie più complesse, vite di Archimede e deviazioni.
  • Classiche 3: gomiti, elementi a Y e a T, multi-innesti.

Condotti

Per canali e curve a sezione rettangolare.

Quando ti serve

Per lavorazioni di aerazione e canalizzazione, con deviazioni ed elementi a Y e a T.

Esperte

Per profili personalizzati e composizioni complesse.

Quando ti serve

Per profili da DXF, piping e composizione di più figure innestate.

Una combinazione possibile

Kit di partenza Classiche 1 Classiche 3

La configurazione dipende dalle figure che devi sviluppare.
Licenze

Scegli la modalità più comoda per usare LogiTRACE.

Postazione singola, rete aziendale o chiave USB trasferibile.

Licenza PC

1 licenza valida per ciascuna postazione tramite numero seriale del PC.

  • Una licenza per una macchina precisa.
  • Attivazione legata al PC dedicato.
Per una macchina dedicata.

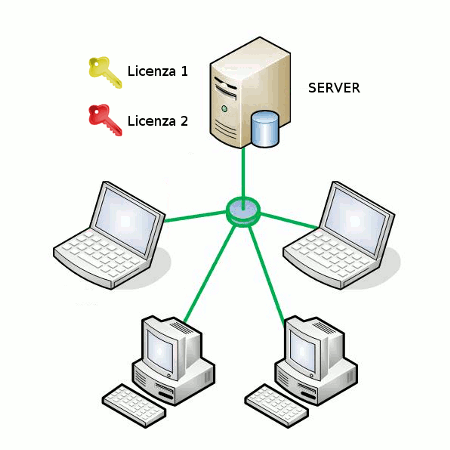

Licenza flottante

N licenze per più PC, con limite di utilizzi contemporanei su cartella condivisa o server.

  • Più PC possono accedere alla stessa disponibilità.
  • Il numero di utilizzi contemporanei resta limitato.
Perfetta per rete aziendale.

Chiave USB

Licenza trasferibile tramite numero seriale della chiave hardware.

  • La licenza segue la chiave hardware.
  • Comoda quando si lavora su postazioni diverse.
Comoda su postazioni diverse.
Chi ci ha scelto

Aziende che usano LogiTRACE su lavori reali.

Metalcontenitori SRLSerbatoi e cisterne

Con LogiTRACE visualizziamo il problema in 3D e stampiamo dime in scala 1:1 senza errori di approssimazione e calcolo.

Lorenzo Pilumeli
INTEC Automation SRLFlusso tecnico e preventivi

LogiTRACE e PROfirst velocizzano la realizzazione di solidi e preventivi, diminuendo costi di programmazione e preventivazione.

Davide Benati
IDROMONT SRLImpianti e tubazioni

PROfirst e LogiTRACE rispondono in maniera ottimale alle nostre esigenze: intuitivi, semplici e adatti al taglio plasma.

Sisti Giancristoforo
Giannotte EngineeringSviluppi lamiera

La scelta di LogiTRACE nasce dall'affidabilità del prodotto e dall'assistenza in tempo reale sui primi lavori progettuali.

Ing. Felice Giannotte
Prova pratica

Vuoi provare LogiTRACE su un tuo pezzo?

Partiamo da quote reali e vediamo insieme dima, sviluppo ed export DXF/DWG.

Richiedi la demoContatta Overcam
